トレーチェンジャー

標準トレーチェンジャー
TCLシリーズ

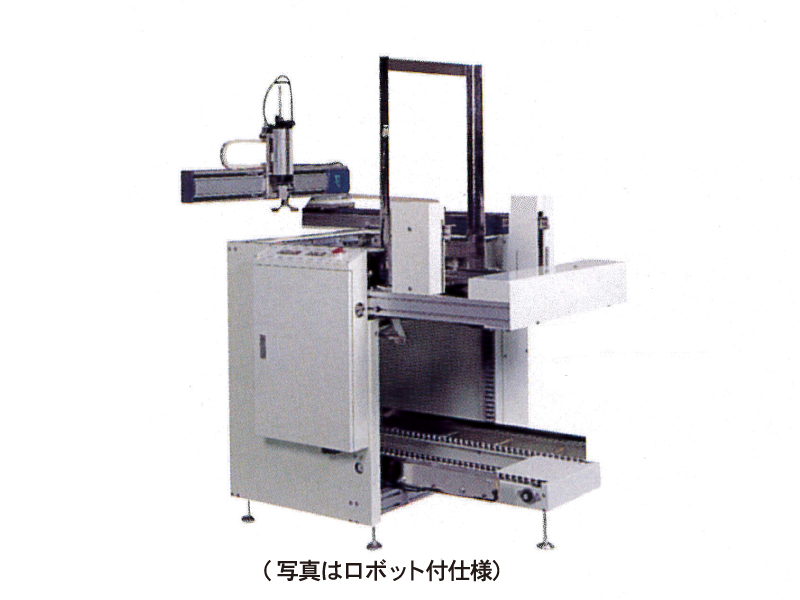

トレーチェンジャー1

部品加工、組立てラインなど幅広い領域で、トレーの供給、上下の送り、規正、段積み、取出しなどラインに合わせてトレーを搬送します。

特徴

  1. ワーク形状を選ばずトレーサイズに合わせて柔軟に対応
  2. 優れたコストパフォーマンスを実現
  3. FA工学に基づき作業性を十分に考慮した開放的なデザイン
  • トレーチェンジャー1
トレーチェンジャー1

メカ部

装置型番 TCL-VF400 TCL-VF500 TCL-VF600
トレーサイズ(mm) W:300~400
D:250~320
H:50~150
W:320~650
D:300~450
H:50~150
W:400~650
D:350~550
H:50~150
交換時間 7sec 8sec 10sec
規正方法 外形規正
段積質量 MAX 25Kg MAX 40Kg MAX 80Kg
昇降質量 MAX 60Kg MAX 100Kg
下段搬送質量 MAX 100Kg MAX 160Kg
材質 発砲スチロール、プラスチック コンテナ:ポリプロピレンおよびポリエチレン
中子トレ-:発泡スチロール、真空成型トレ-も可
電源 AC200V
空圧源 0.4MPa
塗装色 アイボリー(マンセル2.5G9/0.7)
本体質量 130Kg 150Kg 200Kg

制御部

装置型番 TCL-VF400 TCL-VF500 TCL-VF600
制御ユニット シ-ケンサ-A1Sシリ-ズ(三菱電機)
外部入出力端子 入力4点、出力4点
消費電力 MAX 1.0kW MAX 1.4kW MAX 2.0kW
※本仕様は、改良のため予告なしに変更することがありますのでご了承ください

メカ部

装置型番
TCL-VF400
トレーサイズ(mm)
W:300~400
D:250~320
H:50~150
交換時間
7sec
規正方法
外形規正
段積質量
MAX 25Kg
昇降質量
MAX 60Kg
下段搬送質量
MAX 100Kg
材質
発砲スチロール、プラスチック
電源
AC200V
空圧源
0.4MPa
塗装色
アイボリー(マンセル2.5G9/0.7)
本体質量
130Kg
装置型番
TCL-VF500
トレーサイズ(mm)
W:320~650
D:300~450
H:50~150
交換時間
8sec
規正方法
外形規正
段積質量
MAX 40Kg
昇降質量
MAX 60Kg
下段搬送質量
MAX 100Kg
材質
コンテナ:ポリプロピレンおよびポリエチレン
中子トレ-:発泡スチロール、真空成型トレ-も可
電源
AC200V
空圧源
0.4MPa
塗装色
アイボリー(マンセル2.5G9/0.7)
本体質量
150Kg
装置型番
TCL-VF600
トレーサイズ(mm)
W:400~650
D:350~550
H:50~150
交換時間
10sec
規正方法
外形規正
段積質量
MAX 80Kg
昇降質量
MAX 100Kg
下段搬送質量
MAX 160Kg
材質
コンテナ:ポリプロピレンおよびポリエチレン
中子トレ-:発泡スチロール、真空成型トレ-も可
電源
AC200V
空圧源
0.4MPa
塗装色
アイボリー(マンセル2.5G9/0.7)
本体質量
200Kg

制御部

装置型番
TCL-VF400
制御ユニット
シ-ケンサ-A1Sシリ-ズ(三菱電機)
外部入出力端子
入力4点、出力4点
消費電力
MAX 1.0kW
装置型番
TCL-VF500
制御ユニット
シ-ケンサ-A1Sシリ-ズ(三菱電機)
外部入出力端子
入力4点、出力4点
消費電力
MAX 1.4kW
装置型番
TCL-VF600
制御ユニット
シ-ケンサ-A1Sシリ-ズ(三菱電機)
外部入出力端子
入力4点、出力4点
消費電力
MAX 2.0kW
※本仕様は、改良のため予告なしに変更することがありますのでご了承ください
